• Оружие


  Импортируем подходящую модельку-донора.

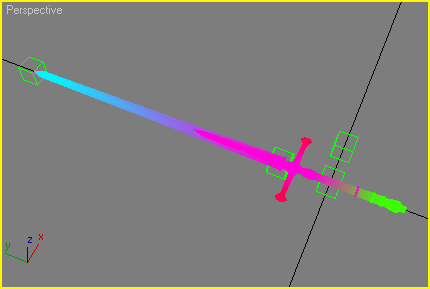

  Теперь загрузим нашу модельку.



  Подгоним и выровняем модель, после чего старая нам больше не понадобится, удаляем ее.

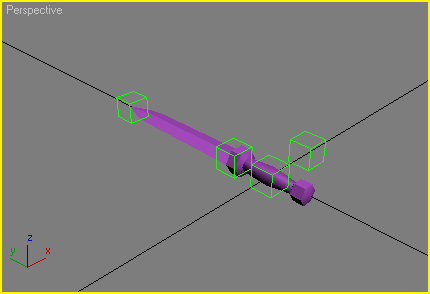

  Все модели в игре используют специальные привязочные точки (Attach points). Несмотря на название на деле это локальные системы координат. Они предназначены для привязки к модели других моделей или эффектов. В среде 3д макса они были реализованы в виде даммиков (Dummy), так и будем их называть далее.

  Между даммиками "Anchor1" и "Anchor2" находится след от оружия при взмахе. Выставим их по длине лезвия.

  Другие точки определяют координаты привязки модели к руке персонажа, появления временных эффектов при касте заклинаний.

  Приготовления закончены, открываем макрос Export MSH.

  В первый список добавляем нашу модельку.



  Затем все дамми. Это можно сделать, нажав Ctrl+A, затем на кнопку Add selected.



  Ниже, в список Texture добавляем текстурку для модели.

  Можно нажать кнопку Add и выбрать один из шаблонов с списке, чтобы создать пустую форму.



  Можно скопировать список текстур из любого другого файла, нажав кнопку Import.

  В файлах игры можно найти множество различных шейдеров и наборов параметров к ним.

  Пожалуй, рассмотрение существующих в игре шейдеров слишком обширная тема, достойная отдельной статьи.



  Двойным щелчком по полям "baseTexture" и "bumpTexture" меняем пути для новых файлов текстур.



  Вернемся к первому списку и выберем Meshes в выпадающем меню, двойным щелчком по названию модельки можем изменить ей номер текстуры. Важно, чтобы номер текстуры был больше нуля, иначе модель не будет отображаться.



  Для следующего поля требуется путь к файлу формата .mif. Вот уж поистине мифический формат: мне ни разу не удалось увидеть его воочию. Никаких изменений в поведении моделей в игре от содержания этого поля замечено не было. Можете писать сюда, что хотите, или импортировать путь из другого файла, нажав кнопку Import.

  Есть предположение, что в файлах .mif содержится системная информация Textdata (Аttach points, привязка постоянных эффектов, скелетная иерархия и пр.), которая сшивается с трехмерной моделью в игровой формат с помощью Art Manager. Ссылка на этот файл в файле конечной модели, вероятно, оставлена на всякий случай.

  Блок Textdata также содержит информацию о физической модели скелета, т.е. простые блоки для расчета коллизий скелетных моделей физическим движком. Макрос не генерирует самостоятельно скелетную физ.модель, эта информация импортируется из донорной модели, путь к которой указывается в последнем поле. Физ.модель может быть отредактирована в Viewer.exe.

  В данном случае для оружия физ.модель не нужна - оставляем последнее поле пустым.



  На этом все, только пара замечаний.

  Важно, чтобы моделька перед экспортом имела класс геометрии Editable mesh. Проверить класс геометрии и наличие модификаторов, а также конвертировать модель в Editable mesh можно на вкладке Modify, щелкнув правой кнопкой по списку.



  Также модель должна иметь определенные текстурные координаты. Их можно посмотреть в модификаторе UVW Mapping. Для начала его нужно применить к моделе, выбрав в выпадающем списке на вкладке Modify.



  Необходимо, чтобы текстурные координаты были на первом канале.



  Каждая вершина должна иметь не более одной нормали, иначе экспорт может быть неправильным. Есть поддержка групп сглаживания (модификатор Smooth).

  Жмем кнопку Export. Можно тестировать.





• Эффекты


  Чтобы прикрепить перманентный эффект к предмету, при экспорте щелкнем 2 раза на нужный дамми (можно использовать имеющийся либо создать свой) в первом списке.



  В первом поле указывается родительская кость, к которой будет привязан дамми.



  Также каждый Attach point может иметь несколько привязанных к нему файлов .dbr. Обычно так делаются перманентные эффекты для оружия и остального.

  Нажатием на кнопку Add можно добавить новый эффект в список.



  Пример

  Я создал новый даммик и расположил его на кончик рукоятки меча.



  Затем добавил 2 эффекта в список:
  records\effects\projectiles\343_arrowfrost_flight_fx.dbr
  records\Lights\staticlights\10mlight_stat_blue.dbr



  Так это выглядит в игре:



  или другой вариант с моим эффектом.



  Файлы формата .dbr, как известно, могут содержать не только эффекты на основе систем частиц, но и ссылки на другие 3д модели.



• Цвета вершин


  Формат .msh также поддерживает цвета вершин (Vertex color).

  Цвета вершин для импортированного файла можно увидеть в модификаторе VertexPaint:



  и альфа канал (прозрачность).



  Разукрасим нашу модельку. Откроем VertexPaint модификатор.
  Советую оставить блокировку на изменение рабочего слоя (замочек), чтобы ничего не перепуталось.



  После того как разукрасили вершины нашей модели, открываем Export MSH.



  Важно, чтобы используемые шейдеры поддерживали цвета вершин, об этом будет свидетельствовать слова "vertexcolors" в названии шейдера.

  Для данного примера я использовал самый простой шейдер standardvertexcolorstatic.ssh.

  Не забудьте отметить галочкой пункт Vertex Color, перед экспортом.



  Вот что получилось.



  Теперь о прозрачности.

  Чтобы рисовать на альфа слое создадим новый слой.



  В появившемся диалоге выберем альфу.



  Важно, чтобы каждый слой был в отдельном модификаторе.



  Разукрашиваем модельку.



  Как то так.





• Броня


  Первым делом импортируем модельку главного героя.



  Нам он понадобится не только, чтобы взять мерки для шитья новой амуниции, но также необходим его скелет.

  Когда подогнали новую модельку по размеру, применим к ней скин модификатор (Skin).



  Добавляем нужные кости и присваиваем веса вершинам. В данном случае все просто: все вершины привязаны к одной кости.



  Опять же, выбираем для модели шейдер, в названии которого есть слово "Skinned".
  Если модель имеет привязку к костям, а шейдер их не поддерживает, то модель не будет отображать в игре.



  В данном примере используется шейдер StandardSkinned.ssh.

  Все. Экспорт!





• Декорации


  Берем необходимую модельку, а далее все как в первом уроке почти.



  Нужно создать модель для коллизии. Для этого есть 2 механизма: использовать простые параллелепипеды (Hit Boxes) или отдельную малополигонную модель.

  Пойдем по первому пути: создадим бокс. Если создаем с помощью стандартных примитивов 3д макса, не забываем перевести модель в класс геометрии Editable Mesh.



  Добавляем его в список Hit Boxes.



  Тут есть интересный момент, т.к. сохраняется только значения длины, ширины и высоты, а не модель непосредственно. Поэтому можно использовать в качестве хитбокса вообще любую модель, из нее будет сгенерирован описывающий (по габаритным размерам) параллелепипед.

  Экспортируем.





• Платформы


  Чтобы по поверхности моделей можно было ходить и не проваливаться, используется второй способ, упомянутый в прошлом уроке.



  Создадим малополигонную модель для коллизий.



  В первом списке в выпадающем меню выбираем Collision Mesh и добавляем эту модельку.



  Щелкаем дважды на название модели в списке, чтобы увидеть дополнительные опции.



  Если щелкнуть по кнопке Show, то будут автоматически выделены проходимые грани для данной модели (если они уже назначены, например у импортированной ранее модели).

  Чтобы назначить самостоятельно проходимые грани, сперва нужно перейти в режим редактирования треугольников (на вкладке Modify, Faces Sub-Object level или можно нажать кнопку "3" на клавиатуре), затем выделить нужное и нажать кнопку Set в макросе.



  Готово. Проверяем.





• Привязка к земле


  Многие модельки на карте неразрывно привязываются к земле. Для этих целей существуют специальные точки привязки к поверхности карты Ground points.

  Иногда необходимо и удобно создать небольшое пространство между моделью и привязкой к карте.



  Особенно если у модельки нет правильных и четких границ.

  На следующем рисунке представлено устройство такой системы: простая модель в виде плоскости (1), обычно частично совпадающая с коллизионной моделью (2), и собственно точки привязки к карте (3).



  Для удобства модель для создания плоской площадки лучше вырезать из модели для столкновений, тогда не будет проблем с их наложением.



  Добавляем эту плоскость в список Meshes, в поле раздела Ground указываем ее номер в первом списке.



  Также нужно создать новую текстуру с шейдером TileBlendingStatic.ssh. Отдельный файл текстуры создавать не нужно, достаточно сделать для этой модели небольшой прозрачный участок на уже используемой текстуре. Соответственно в Viewer.exe эта плоскость будет прозрачной, а в редакторе карт и игре она примет текстуру самой карты.

  Создание модели для слияния с картой опционально, вернемся к самим точкам привязки.

  Щелкнем кнопку Edit в разделе Ground.



  Рекомендуется размещать точки привязки непосредственно в вершинах модели созданной выше или, при ее отсутствии, в вершинах коллизионной модели.

  Для этого выделим нужную модель и перейдем в режим редактирования вершин (вкладка Modify, Vertices Sub-Object или кнопка "1"), затем выделим нужные точки и нажимаем кнопку Add в ранее появившемся окне.

  Все точки привязки должны быть расположены против часовой стрелки, если смотреть сверху.

  Выбор в списке точки автоматически ее подсветит. Для сортировки можно использовать кнопки Up и Down.

  И опять же точки не совсем точки, необходимо следить, чтобы они смотрели по нормали к граням модели. Для этого щелкните кнопке Show Axis Tripod в разделе Ground. Ось Z должна быть перпендикулярна граням.

  Для примера (на картинке уже другой мост):



  Иногда нужно создать несколько замкнутых контуров привязки к карте не связанных друг с другом. Для этого достаточно поменять цвет другой группе точек и перезапустить окно Options. Все точки будут автоматически рассортированы по цветам.



  Вот и все!





• Порталы


  Создадим плоскость (не забываем конвертировать в Editable Mesh, если пользуемся примитивами). Это и будет непосредственно окно портала.

  Лицевая сторона плоскости должна смотреть на героя, который будет в нее входить.



  Добавляем эту модель в список Portals.



  Далее создадим дамми с именем "ChokePoint", это необходимо, чтобы определить пространственную ориентацию портала. Именно этими точками будут соединены 2 портала.

  Ось Z должна быть ориентирована по лицевой стороне граней портала. Обычно этот дамми ставится внизу посередине плоскости портала.



  Добавляем дамми в список Dummies. Можно экспортировать.



  Портал готов для использования!
